OSPF-Advanced Routing (Part-1)

Router R-1router ospf 1

router-id 172.16.1.1
network 10.1.1.0 0.0.0.3 area 12
network 10.1.2.0 0.0.0.3 area 12
network 172.16.1.1 0.0.0.0 area 12
passive-interface gi0/1
end

Router R-2
router ospf 2
router-id 172.16.2.2
network 10.2.3.0 0.0.0.3 area 0
network 10.2.4.0 0.0.0.3 area 0
network 10.1.2.0 0.0.0.3 area 12
network 172.16.2.2 0.0.0.0 area 12
end

Router R-3
router ospf 3
router-id 172.16.3.3
network 10.2.3.0 0.0.0.3 area 0
network 10.3.5.0 0.0.0.3 area 0
network 10.3.4.0 0.0.0.3 area 0
network 172.16.3.3 0.0.0.0 area 0
end

Router R-4
router ospf 4
router-id 172.16.4.4
network 10.2.4.0 0.0.0.3 area 0
network 10.4.5.0 0.0.0.3 area 0
network 10.3.4.0 0.0.0.3 area 0
network 172.16.4.4 0.0.0.0 area 0
end

Router R-5
router ospf 5
router-id 172.16.5.5
network 10.5.6.0 0.0.0.3 area 56
network 10.4.5.0 0.0.0.3 area 0
network 10.3.5.0 0.0.0.3 area 0
network 172.16.5.5 0.0.0.0 area 56
end

Router R-6
router ospf 6
router-id 172.16.6.6
network 10.5.6.0 0.0.0.3 area 56
network 10.6.6.0 0.0.0.3 area 56
network 172.16.6.6 0.0.0.0 area 56
passive-interface gi0/1
end

VERIFIKASI:
#sh ip protocol
#sh ip ospf
#sh ip ospf interface [gi0/0]
#sh ip route
#sh ip os
#ship ospf neighbor
#sh ip ospf database

#show ip ospf | include Reference
#show interfaces gi0/0 | include BW
show ip ospf inter gi0/0 | include Cost

Kode IA=Inter Area, artinyanetwork tersebut didapat dari area lain, sedangkan O artinya didapat areanya sendiri.

LSA Type-1
Router LSA type-1 ini dibuat oleh semua router dan dikirim ke router lain yg hanya satu area, Sinya adalah : Neigbor, rouuter .

Lanjut cek cost metrik Interface. Nampak bahwa cost interface 1, Pertanyaanya adalah darimanakah dapatnya?. Dapatnya dari Refrence BW / Interface BW = 100Mb / 1000 Mb= 0,1, maka dibulatkan menjadi 1.

CaraMengubah Refrence BW
(Jika diubah maka semua router harus diubah) 10000 (10 Gb)

CARA MENENTUKAN DR /BDR
1. Yg mempunyai OSPF priority plg tinggi. Biasa diambil dari Loopback interface
2. Jika prioroty sama, maka akan dipilih IP Loopback paling tingi
3. Jika tidak ada ip loopback, maka dipilih IP interface pisik yg plg tinggi

CARA MENGGANTI TYPE MODE NETWORK OSPF

LSA Type-2

Network LSA Type 2 ini didapat dari router DR (isinya router-router yang terhubung ke DR dalam satu segment network, dan masih dalam 1 area).

Lanjut kita cek isi dari network 172.16.2.2, Berikut dibawah ini hasilnya

CATATAN: Ketika sebuah network poin-to-point diubah mode network dari broadcast ke mode point-point maka LSA Type-2 tidak akan ada lgi muncul di OSPF database. Perhatikan gambar dibawah ini bahwa LSA-Type-2 tidak ada lagi.

LSA Type-3

Summary LSA Type 3 ini di advertise oleh ABR (area border router). ABR ini meng-genarate LSA type 3 untuk dilempar ke area lain. Isiniya adalah networ, prefix, LSA type1, LSA type2, LSA-Type 3 dirangkum (summary) yg didapat dari area sendiri dan area lain untuk diberikan ke area sebelahnya.. pada gmabar topology diatas yg menjadi ABR adalah router R2 dan R5.

Kita cek LSA-Type3 di R1, dimana summary network ini didapat dari router ABR nya yt router R2.

lanjut kita cek, apa isi dari AVR-Router 172.16.2.2

LSA-Type-4

LSA-Type-4 ini ada ketika ada LSA Type-5 dan ada external network. Coba perhatikan screnshot dibahah ini pada R3 dan R4 baha ada ASB Link State.Ceritanya begini,router R3 mencatat di database bahwa router ABR (R2) memberitahu bahawa di area 12 ada router ASBR dan pastinya jg network external, yg ngasih tau itu adalah R1 sendiri ke R2 sebagai ABR ke area 0. karena sdh diredistribute di R1. Maka dari itu R3 dn R4 mncata bahwa R2 menemukan ada router ASBR di area lain. sdgkn R2 dapat info dari R1 dimana router itu sndiri sbgai ASBR.

LSA-Type 5
External ASBR. isinya network2 yg diluar dan didapat dari hasil redistribute, atau netowrk diluar dari OSPF. Sebelum kita lanjut ke databse LSA type 5, kita kan buat network connected lalu kita redistribute ke OSPF.

REDISTRIBUTE
Sebelum kita redistribute network luar ke OSPF, terlebih dahulu di R1 kita buat network connectedyg tdk di advertise ke OSPF, jd network ini seolah-olah network diluar OSPF.

Router R1
int gi0/2
ip add 192.168.0.1 255.255.255.0
ip add 192.168.1.1 255.255.255.0 secondary
ip add 192.168.2.1 255.255.255.0 secondary
ip add 192.168.3.1 255.255.255.0 secondary
end

Lalu network ini kita injek/redistribue ke dalam OSPF di R1

router ospf 1
redistribute connected subnet
end

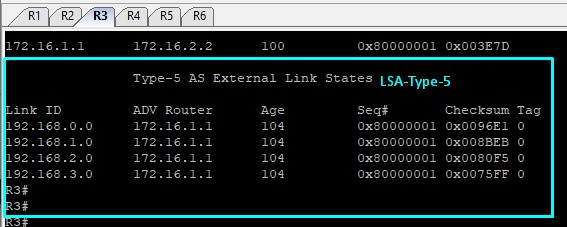

Perhatikan dibawah ini hasil LSA Type 5 yg ada di R3 dan R2. Yg meng-Advertise adalah network 172.16.1.1 artinya dari router R1.

Cek isisnya di adv-router 172.16.1.1

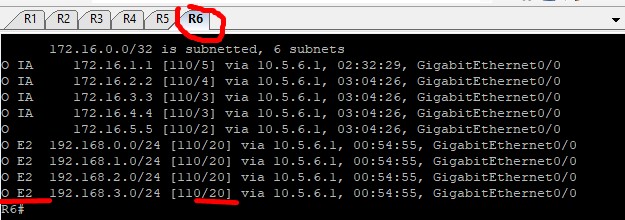

MENGUBAH METRIK E2 DAN E1
Metrik E2 dan E1 adalah metrik network dari luar (hasil redistribute). Kapan kita make E2? E2 dipakai jika jalan keluarnya hanya 1 yt R1, maka cuku p menggunakan E2 saja. Tp jika jaur keluarnya itu lebh dari 1 mk gunakan E1.
