Mengganti Port Blocking Menjadi Port Forwarding Dengan Mengubah Nilai Priority

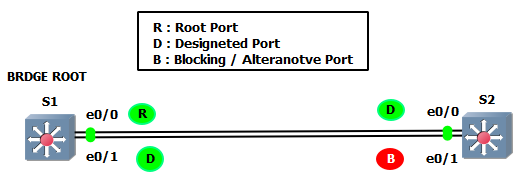

Sesuai gambar diatas,itu adalah lab Spanning-Tree Protocol (STP) tujuannya adalah sebagai redudancy, apabila salah  satu port mati, maka akan ada port cadangan (backup). Labnya saya buat sederahan saja, untuk lab yg lebih ruwet konseptnya sama aj.

Gambar topologi diatas menunjukkan bahwa S1 sebagai Root Bridge  dan kedua port yg terhubung  ke S2 status forwarding, artinya bisa meneruskan frame. sedangkan S2 satu portnya yt: port ethernet 0/1 satus blocking, artinya port keadaan tdk forwarding, tetapi listening.

Pertnyaannya, bagamaina cara mengubah agar port ether0/1 dari blocking menjadi forwarding ?. Maka caranya sederhana cukup dengan  mengubah nilai pirority menjadi lebih kecil eth0/1 di S1, maka eth01 di di S2 menjadi forwarding dan eth0/0 di S2 menjadi blocking.

1. Verifkasi terlebih dahulu sebelum mengubah nilai priority.

Perhatikan S1 ada Root Bridge dan inteface eth0/0 dan eth0/1 adalah design artinya forwarding.

Sedangkan S2 interface eth0/1 statsunya adalah Altn BlK (Blocking). Tugas kita disini mengubah nilai priority menjadi lebih kecil di eth0/1 S1 supaya port yg di Eth0/1  di S2 menjadi berganti menjadi Forwading.

Berikut perintahnya, dengan mengubah nilai priority dari 128 turun ke 64.

S1(config)#interface ethernet 0/1

S1(config-if)#spanning-tree port-priority 64

Verfikasi

S1(config-if)#do sh span

VLAN0001

  Spanning tree enabled protocol ieee

  Root ID    Priority    32769

             Address     aabb.cc00.0100

             This bridge is the root

             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32769  (priority 32768 sys-id-ext 1)

             Address     aabb.cc00.0100

             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

             Aging Time  15  sec

Interface           Role Sts Cost      Prio.Nbr Type

------------------- ---- --- --------- -------- --------------------------------

Et0/0               Desg FWD 100       128.1    P2p

Et0/1               Desg FWD 100        64.2    P2p

Et0/2               Desg FWD 100       128.3    P2p

Et0/3               Desg FWD 100       128.4    P2p

Et1/0               Desg FWD 100       128.5    Shr

Et1/1               Desg FWD 100       128.6    Shr

Et1/2               Desg FWD 100       128.7    Shr

Et1/3               Desg FWD 100       128.8    Shr

 --More--

Kemudian lihat hasilnya di S2.

S2#show spanning-tree

VLAN0001

  Spanning tree enabled protocol ieee

  Root ID    Priority    32769

             Address     aabb.cc00.0100

             Cost        100

             Port        2 (Ethernet0/1)

             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32769  (priority 32768 sys-id-ext 1)

             Address     aabb.cc00.0200

             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type

------------------- ---- --- --------- -------- --------------------------------

Et0/0               Altn BLK 100       128.1    P2p

Et0/1               Root FWD 100       128.2    P2p

Et0/2               Desg FWD 100       128.3    P2p

Et0/3               Desg FWD 100       128.4    P2p

Et1/0               Desg FWD 100       128.5    Shr

Et1/1               Desg FWD 100       128.6    Shr

Et1/2               Desg FWD 100       128.7    Shr

Maka port Eth0/1 pun berubha menjadi Forwarding, dan port Eth0/0 beubha dari semulai forwarding skrg ganti satus Blocking.

Success...!!!

Cukup Sekian
