PaloAlto | NAT Firewall PaloAlto

NAT on Firewall Palo Alto:

NAT adalah singkatan dari Network Address Translation.
NAT sering digunakan untuk men-traslate dari IP private ke IP publik atau IP Public ke IP Private.
NAT adalah proses yang melibatkan transalalsi IP private ke IP Publik.
Proses translate satu IP ke alamat IP lainnya dikenal sebagai NAT.
Router dan Firewall adalah perangkat yang digunakan untuk proses Network Address Translation.
NAT dapat menyediakan konektivitas Internet ke banyak pengguna jaringan LAN melalui satu IP publik atau sering disebut dengan NAT-PAT.
Teknik (NAT) sangat membantu untuk menghemat alokasi IPv4.
Ada banyak bentuk (NAT) & Port Address Translation.
Network Address Translation digunakan untuk mengurangi persyaratan alamat IP Publik.
NAT meningkatkan keamanan Jaringan Komputer Internal.
NAT Menerjemahkan IP private ke IP Publik & IP Publik ke alamat IP private.
NAT digunakan untuk menghubungkan perangkat dengan IP private area ke Interne.
NAT teknik menyembunyikan jaringan internal organisasi dari jaringan eksternal.
Network Address Translation hanya mengubah header Layer 3 dari model referensi OSI.
PAT, penerjemahan alamat IP dan Port ke alamat Protokol Internet dan Port lainnya.
Port Address Translation (PAT) mengubah header Layer 3 dan Layer 4 dari model OSI.
PaloAlto Firewall mendukung mode translasi dari alamat sumber & tujuan dan/atau port.

Skenario-1. S-NAT

Berikut Setingan pada firewall Paloalto
Zone

Interface

NAT

Policy Security

Verifikasi
admin@PA-VM> show session all

Skenario-2: D-NAT (DESTINATION NAT)

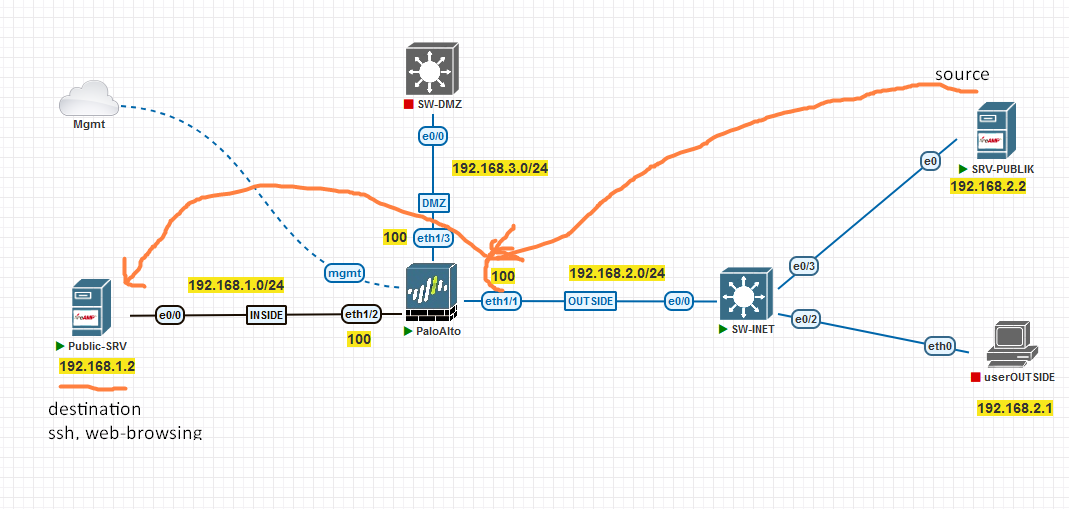

Topologi D-NAT

Policies Security

DNAT

Konfigurasi CiscoSRV
hostname ciscoSRV
!
ip domain name training.lab
username admin privilege 15 password 0 123
!
interface Ethernet0/0
ip address 192.168.1.2 255.255.255.0
duplex auto
!
ip http server
ip http authentication local
ip http secure-server
ip route 0.0.0.0 0.0.0.0 192.168.1.100
ip http secure-port 10443
ip http port 8080
!
crypto key generate rsa [2048]
!
line vty 0 4
password 123
login local
transport input all
exit
!
TESTINGT VERIFIKASI AKSES KE IP 192.168.2.100 YANG ME NUJU KE IP 192.168.1.2 DARI PC_PUTSIDE 192.168.2.2

Verifikasi

Berhasil..Skenario-3: D-NAT (Destination Port)Ubah port disisi webserver pada host CiscoSRV (listen portnya diganti menjadi 8080)

D-NAT (Destination Port)

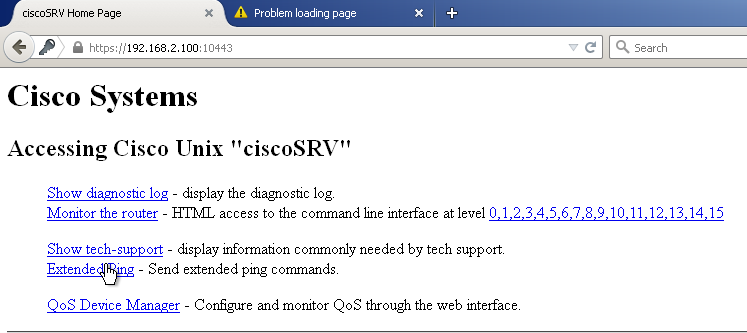

TESTING AKSES WEB PAKE PORT 10443, SSH port 22

VERIFIKASI (web-browsing)

Skenario-4: U-Turn-NAT

Berikut Setingan di Firewall
(NAT)

Berikut Setingan di Firewall (Security)

Lalau dari PC Inside akses browser dan SSH ke IP 192.168.2.100, dan nanti akn di-direct ke 192.168.3.2
Verifikasi:
