Cisco | BGP Mindah Jalur - MED

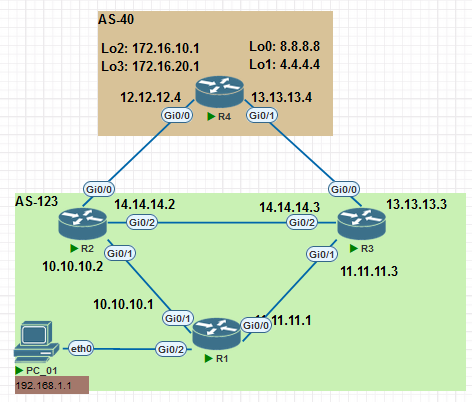

MED (Multiple Exit Discriminator) atribut digunakan untuk mementukan jalur downstream yg dipilih untuk masuk kedalam network kita dari upstream/ISP. Disini kita buat LAB tujuannya adalah untuk mensimulasikan dari R1 menuju IP loopback R4 akan memilih jalur terbaik berdasrkan nilai metrik yg diset di R4 menggunakan MED. Maka R4 akan memilih jalur dengan nilai MED yg paling kecil. Default nilai MED adalah 0. Berikut Konfigurasi IP masing-masing Router sesuai gambar toologi diatas

Konfigurasi BGP di asing-masing router
Router R1
router bgp 123
network 1.1.1.1 mask 255.255.255.255
network 192.168.1.0 mask 255.255.255.0
neighbor 10.10.10.2 remote-as 123
neighbor 11.11.11.3 remote-as 123
exit

Router R2
router bgp 123
network 1.1.1.1 mask 255.255.255.255
neighbor 10.10.10.1 remote-as 123
neighbor 14.14.14.3 remote-as 123
neighbor 12.12.12.4 remote-as 40
neighbor 10.10.10.1 next-hop-self
exit

Router R3
router bgp 123
neighbor 11.11.11.1 remote-as 123
neighbor 14.14.14.2 remote-as 123
neighbor 13.13.13.4 remote-as 40
neighbor 10.10.10.1 next-hop-self
exit

Router R4
router bgp 40
network 4.4.4.4 mask 255.255.255.255
network 8.8.8.8 mask 255.255.255.255
network 172.16.10.1 mask 255.255.255.255 #Loop2 Addtional
network 172.16.20.1 mask 255.255.255.255 #Loop3 Addtional
neighbor 13.13.13.3 remote-as 123
neighbor 12.12.12.2 remote-as 123
exit

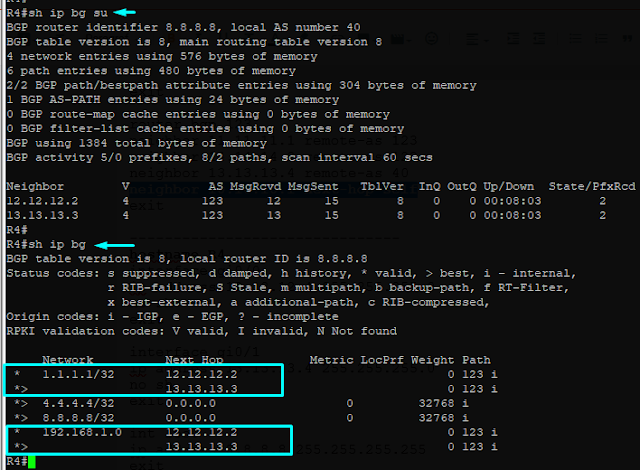

Verifkasi:

Sekarang kita konfig di router R4, tujunya merubah jalur dari R1 menuju IP loopback R4 akan memlih jalur berdasarkan nilai metric paling kecil (best-path). Default metric 0
8.8.8.8, 4.4.4.4
172.16.10.1, 172.16.20.1

Router R4
ip access-list standard ACL_GOOGLE
permit host 8.8.8.8
permit host 4.4.4.4
exit
!
ip access-list standard ACL_WAN
permit host 172.16.10.1
permit host 172.16.20.1
exit
!
route-map setMED-R3 permit 10
match ip address ACL_GOOGLE
set metric 200
exit
!
route-map setMED-R3 permit 20
match ip address ACL_WAN
set metric 100
exit
!
route-map setMED-R2 permit 10
match ip address ACL_GOOGLE
set metric 100
exit
!
route-map setMED-R2 permit 20
match ip address ACL_WAN
set metric 200
exit
!
router bgp 40
neighbor 12.12.12.2 route-map setMED-R2 out
neighbor 13.13.13.3 route-map setMED-R3 out
exit

Verifikasi
Lakukan verifikasi dari router R1

Dari output diatas sudah berhasil, dari R1 menuju 8.8.8.8 di R4 melewati R2 nexhop-nya 10.10.10.2, dan menuju 172.16.10.1 dari R3 nexhop-nya 11.11.11.3.
